• Kostenloser Download der neuen EasyPlan-Version möglich

• Aktualisierung der Produktübersicht inkl. Neuheiten

• Optimierung der Heizlastabschätzung

Erwitte, 01. Juni 2021 – Regelmäßige Updates gewährleisten, dass die EasyPlan-Software zur Auswahl, Dimensionierung und Anordnung von Ventilen im Strang funktional immer auf dem aktuellsten Stand ist. Das kostenlose Planungstool von IMI Hydronic Engineering ermöglicht die Berechnung des hydraulischen Abgleichs für kleinere und mittlere Heizungsanlagen bis maximal 100 Heizkörper. Nun ist die neueste Version 9.1 mit aktualisiertem Produktprogramm verfügbar, mit dem letzten Update wurden unter anderem Neuheiten wie das Thermostat-Ventilunterteil Eclipse 300 mit automatischer Durchflussregelung für einen höheren Durchflussbereich bis 300 l/h integriert. Darüber hinaus sind in der Funktion der Heizlastabschätzung zusätzliche Eingaben beispielsweise der Normaußentemperatur oder nachträglicher Wärmedämmung möglich. Zur Optimierung der Berechnungen wird außerdem der Druckverlust der Ventile Eclipse, Eclipse 300 und Dynacon Eclipse detailliert berücksichtigt. Mit diesen Neuerungen ist die Planungshilfe noch besser auf die Bedürfnisse der Fachhandwerker abgestimmt. Das Hauptmerkmal bleibt dabei weiterhin das besonders anwenderfreundliche Eingabekonzept, die Auslegung erfolgt in wenigen, logisch aufeinanderfolgenden Schritten. Neben den Ventileinstellungen ermöglicht die Software auch den Abgleich von Heizlast und installierter Heizleistung sowie die Dimensionierung der Statico Ausdehnungsgefäße und Zeparo Abscheider für Luft, Mikroblasen und Schlamm des Herstellers. Das Planungstool steht auf der Homepage des Unternehmens im Bereich Software zum Download zur Verfügung. Für detaillierte Informationen zur Anwendung ist ein leicht verständliches Handbuch im PDF-Format integriert, das bei Bedarf ausgedruckt werden kann.

Mit der Auslegungssoftware unterstützt der Spezialist für hydraulische Verteilungssysteme seine Kunden bei der Vorbereitung und Ausführung des hydraulischen Abgleichs, den Fachhandwerker immer noch mit umfassender Planung, komplexen Berechnungen und zahlreichen Arbeitsstunden verbinden. Durch die Nutzung des Computerprogramms reduziert sich der Aufwand für die wichtige Maßnahme wesentlich, die den korrekten sowie energieeffizienten Betrieb einer Heizungsanlage gewährleistet. Nutzer müssen lediglich eine grobe Struktur des Netzes festlegen, die Anzahl der Heizkörper bestimmen und die gewünschten Ventile auswählen. Die zur Dimensionierung der Ventile nötige Leistung lässt sich dann entweder über die Heizlast, die Heizkörperart und größe oder die Heizkörper-Normleistung eingeben. Liegen keine Informationen zur Heizlast vor, so kann sie über eine Rechnerfunktion in Anlehnung an EN 12832 anhand der Gebäudeeigenschaften (u.a. Baujahr, Dämmstandard, Art der Verglasung) raumspezifisch abgeschätzt werden. Basierend auf den ausgewählten bzw. eingegebenen Daten wird anschließend der hydraulische Abgleich berechnet und die Ventileinstellungen ausgegeben. Zusätzlich ermittelt das Programm für die Anlage einen Gesamtdruckverlust, der die Förderhöhe der Pumpe bestimmt. Und für größere oder weit verzweigte Netze ist selbstverständlich die Berücksichtigung einer manuellen oder automatischen Strangregulierung möglich.

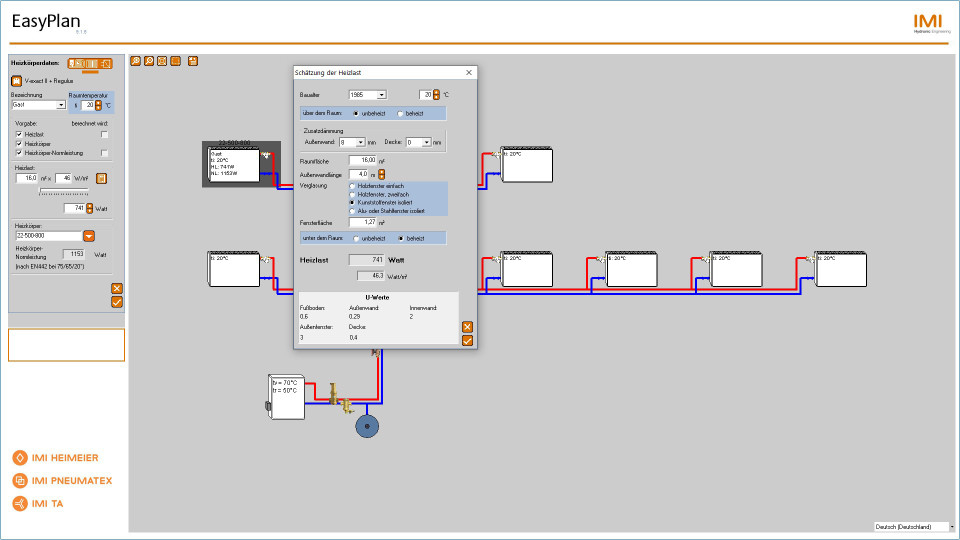

Die Ergebnisse der Berechnung werden in einer Tabelle und/oder in einem Strangschema angezeigt und lassen sich zur Dokumentation des hydraulischen Abgleichs ausdrucken. Das erleichtert beispielsweise das Beantragen von Fördermitteln, für die ein hydraulischer Abgleich oftmals Vorrausetzung ist. Denn mit Hilfe des Programms lassen sich alle notwendigen Daten und Angaben für einen solchen Antrag an die KfW bzw. das BAFA zur Förderung einer Heizungsmodernisierung einfach und konkret ermitteln. Die Heizlast kann pauschal nach Baualtersklasse gesetzt oder auch raumweise berechnet werden. Diese raumweise Heizlastermittlung ermöglicht die Bestätigung eines hydraulischen Abgleichs nach dem grundsätzlich empfohlenen Verfahren B. Darüber hinaus können die Belege natürlich auch den eigenen Unterlagen hinzugefügt oder an den Kunden übergeben werden.

Zusätzliche Informationen gibt die IMI Hydronic Engineering Deutschland GmbH, Postfach 1124, 59592 Erwitte, Tel: +49 (0)2943 891-0, Fax: +49 (0)2943 891-100, info.de@imi-hydronic.com, www.imi-hydronic.de.
