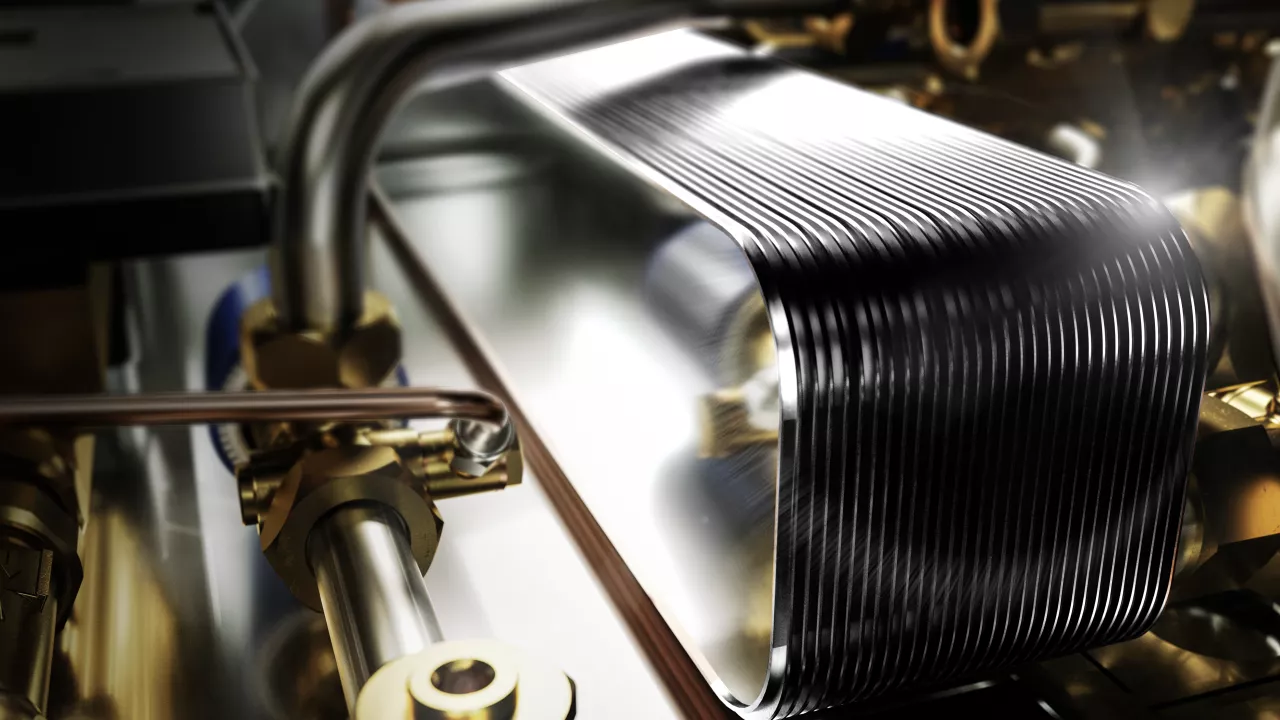

Wärme und Warmwasser (intelligent) dezentral bereitstellen

Komfort und Hygiene in Symbiose - mit vollelektronischen und intelligenten Wohnungsstationen von KaMo.

In der ganzheitlichen energetischen Betrachtung von Gebäuden werden Wohnungsstationen künftig einen signifikanten Beitrag zur Senkung des Primärenergieeinsatzes leisten: Durch die dezentrale Wärmeübergabe und die Warmwasserbereitung nahe dem "point of use" sinken die Verteil- und Bereitstellungsverluste deutlich. Mit der grundlegenden Neuentwicklung einer vollelektronischen und intelligenten Wohnungsstation schöpft KaMo aber nicht nur dieses Potential aus, sondern sichert durch ihre ausgefeilte Konstruktion zugleich den Erhalt der Trinkwassergüte.

Eime Häuserfront aus Backsteingebäuden.
Quelle: Pexels / https://pixabay.com/
Im Gegensatz zur klassischen Wärme- und Warmwasser-Bereitstellung haben Wohnungsstationen den entscheidenden Vorteil, dass die bauseitigen Installationen bis zur Übergabestelle auf der Etage auf ein Minimum reduziert werden können.

Mit dem jüngst verabschiedeten Klimapaket hat die Bundesregierung nachdrücklich den hohen Stellenwert der Haustechnik bei der angestrebten CO2-Reduzierung und damit den Kampf gegen den Klimawandel unterstrichen. Sie stärkt dadurch eine Einschätzung, die Fachleute bereits seit Längerem teilweise massiv angemahnt haben: Um dem Klimawandel erfolgreich zu begegnen, ist zwingend eine Wärmewende notwendig. Diese politische Positionierung ist also zugleich eine Steilvorlage für die gesamte TGA-Branche, den seit Jahren bekannten Investitionsstau aufzulösen und für mehr Hocheffizienz in der Wärmeerzeugung, -verteilung und -übergabe zu sorgen.

KaMo, ein Unternehmen der Uponor-Gruppe, trägt dazu mit einer Innovation bei, die nicht nur den Energieeinsatz in Gebäuden signifikant verringert, sondern trotz Fachkräftemangel im Handwerk zugleich schnell flächendeckend installiert werden kann: Die vollelektronische Wohnungsstation "Combi Port E" für die Warmwasserbereitung und Heizungsversorgung ist werksseitig schon weitestgehend vorkonfektioniert und flexibel für unterschiedlichste Projektanforderungen einsetzbar.

Mindestens genauso interessant ist aber die Energieeffizienz der Wohnungsstation durch die integrierte Regelungsintelligenz: Adaptiv "erlernt" die Elektronik das Nutzerverhalten und passt sich darauf automatisch an. Durch diese "Intelligenz" sowohl bei der Bereitstellung von Wärme wie bei der Warmwasserbereitung ist die "Combi Port E" speziell im Geschosswohnungsbau universell einsetzbar – unabhängig von der Frage, ob es sich um einen Single- oder einen Großfamilienhaushalt handelt, ob mit hohen externen Wärmeeinträgen gerechnet werden muss oder beim Trinkwasser warm eventuelle Nutzungsunterbrechungen zu erwarten sind.

Wirtschaftliche Installation

Im Gegensatz zur klassischen (zentralen) Wärme- und Warmwasser-Bereitstellung haben Wohnungsstationen den entscheidenden Vorteil, dass die bauseitigen Installationen bis zur Übergabestelle auf der Etage auf ein Minimum – den Primärkreis für Heizung Vor- und Rücklauf sowie Kaltwasser – reduziert werden können. Mit der neu entwickelten Wohnungsstation "Combi Port E" setzt KaMo diese Installationsvorteile jetzt auf der Etage selbst fort: Die Anlage ist "steckerfertig" vormontiert und passt mit einer Bautiefe von lediglich 15 cm selbst in knapp bemessene Vorwandkonstruktionen oder Ständerwerk.

Abgestimmte Schränke, Anschlussschienen, vorkonfektionierte Installationskomponenten für die Zirkulation oder einen weiteren Heizkreis unterstützen die flexiblen Einsatzmöglichkeiten der neuen Wohnungsstation zusätzlich: Je nach Anforderungsprofil können die mit 20 bzw. 25 l/min Schüttleistung (Warmwasser 45 °C, Vorlauf Heizung 65 °C) lieferbaren Anlagen so beispielsweise ganz einfach um einen zusätzlichen Heizkreis mit Temperaturbegrenzung (für einen Handtuch-Heizkörper im Bad) oder eine Zirkulation für Trinkwasser warm erweitert werden.

Hygienische PWH-Bereitung

Die spezielle Herausforderung bei der Neuentwicklung der vollelektronisch gesteuerten Wohnungsstation "Combi Port E" lag aber weniger in der kompakten Bauform oder der einfachen Installation als in den hohen Anforderungen, die an die hygienische Bereitstellung von Warmwasser – hier speziell der Vermeidung des Wärmeübergangs auf Trinkwasser kalt – gestellt wurden. Denn sobald man eine Wohnungsstation in ein Isoliergehäuse integriert, um Wärmeverluste zu minimieren, muss ja gleichzeitig sichergestellt werden, dass sich das Kaltwasser in der Station nicht durch die internen Wärmelasten kritisch aufheizt.

KaMo hat diese Aufgabenstellung zum einen durch eine strikte konstruktive Trennung der warmgehenden Installationsbereiche von den Kaltwasserleitungen erreicht. Darüber hinaus erfolgt die Erwärmung des Trinkwassers im Tauscher bedarfsgerecht – also nur zu dem Zeitpunkt und in der Menge, in der das Warmwasser tatsächlich benötigt wird.

Schematischer Aufbau einer Wohnungsstation.
Quelle: KaMo
Der schematische Aufbau der Wohnungsstation "Combi Port E" zeigt die klare thermische Trennung zwischen warmgehenden Installationen (rechts im Bild), dem zusätzlich gekapselten Wärmeübertrager (oben Mitte) mit dem durchgehenden Lüftungskanal und den kaltgehenden Rohrleitungen für PWC (links).

Schematischer Aufbau einer Wohnungsstation.
Quelle: KaMo
Die thermische Trennung unterstützt ganz wesentlich den Erhalt der Trinkwassergüte, da die Temperaturen innerhalb der Wohnungsstation bei bestimmungsgemäßem Betrieb und 20 °C Raumlufttemperatur nicht über 25 °C ansteigen können.

Hinzu kommt zum anderen ein in das dämmende EPP-Gehäuse integrierter Lüftungskanal, der die thermisch belasteten Bereiche der Station sowie den noch gesondert gekapselten Wärmeübertrager strikt von den Kaltwasserinstallationen trennt. In Verbindung mit entsprechenden Öffnungen im Gehäuse sorgt dieser Kanal darüber hinaus für eine gezielte Luftzirkulation, durch die die erwärmte Luft aus der Wohnungsstation ab- und kühlere Raumluft zugeführt wird. Der Wärmeübertrager kühlt also ab. Bei bestimmungsgemäßem Betrieb und einer Raumlufttemperatur von 20 °C ist so sichergestellt, dass sich die PWC-Zone nicht auf mehr als 25 °C aufheizen kann. Die Kaltwasserinstallationen bleiben also selbst im Heizbetrieb immer innerhalb der nach DIN 1988-200 vorgeschriebenen Temperaturgrenzen – ein maßgeblicher Beitrag zum Erhalt der Trinkwassergüte.

Zwei Wohnungstationen, eine mit und eine ohne Gehäuse.
Quelle: KaMo
Das EPP-Gehäuse sorgt für eine thermische Trennung innerhalb der Wohnungsstation und hält zudem den Schalldruckpegel unter 27 dB(A). Durch die kompakte Bauform der Wohnungsstation mit 63 cm Höhe und 56 cm Breite bei nur 14 cm Tiefe (15 cm im UP-Schrank) ist die Installation selbst in knapp bemessenen Bädern oder im Flur einfach möglich.

Energieeffizienz durch "Regelungsintelligenz"

Die hohe energetische Effizienz der Wohnungsstation "Combi Port E" hingegen resultiert weniger aus der entsprechenden Dämmung der Systemkomponenten als aus dem "Eco Mode"-Modus, durch den sowohl der Wärmeverlust in der Station selbst wie in den Anbindeleitungen und im Verteilsystem an sich vermieden und gleichzeitig die komfortable Versorgung mit Warmwasser verbessert wird. Erreicht wird dies durch eine elektronische Steuerung, die das Nutzerverhalten und somit den Warmwasserbedarf "erlernt" und auf die individuellen Anforderungen ab-stimmt.

Während des normalen Betriebs wird die Wohnungsstation den Wärme- und Warmwasser-Anforderungen entsprechend auf Betriebstemperatur gehalten. Die zugeführte Wärme fließt also direkt in die gewünschte Nutzung. Stellt die Regelung keinen Bedarf fest, wird – zum Beispiel nachts – der Bypass-Betrieb (Warmhaltung) komplett eingestellt. Über die reduzierte Wärmeanforderung der einzelnen Wohnungsstationen ergibt sich also sogar ein energiesparendes Kesselmanagement im zentralen Heizungskeller des jeweiligen Objektes.

Als weiteres Feature zum Energiesparen verfügt "Combi Port E" über eine optionale automatische Urlaubserkennung. Diese sorgt dafür, dass die Station bei längerer Abwesenheit in den Energiesparmodus versetzt wird, ohne dass dies Auswirkungen auf den Erhalt der Trinkwasserqualität hätte. Auf der Heizungsseite bleibt ebenso der Frostschutz gewährleistet.

Weiterführende Informationen: https://www.kamo.de/

Donnerstag, 21.05.2020

Von Peer Jacobi
Engineering Design Manager, KaMo GmbH
